W tym miesiącu kończymy nasz cykl artykułów dotyczący rejestratorów danych. Urządzenia te ułatwiają diagnozę trudnych do wykrycia usterek elektronicznych w pojazdach. W tej informacji omówimy sprzęt firmy TEXA: ODB Log oraz OBD Matrix.

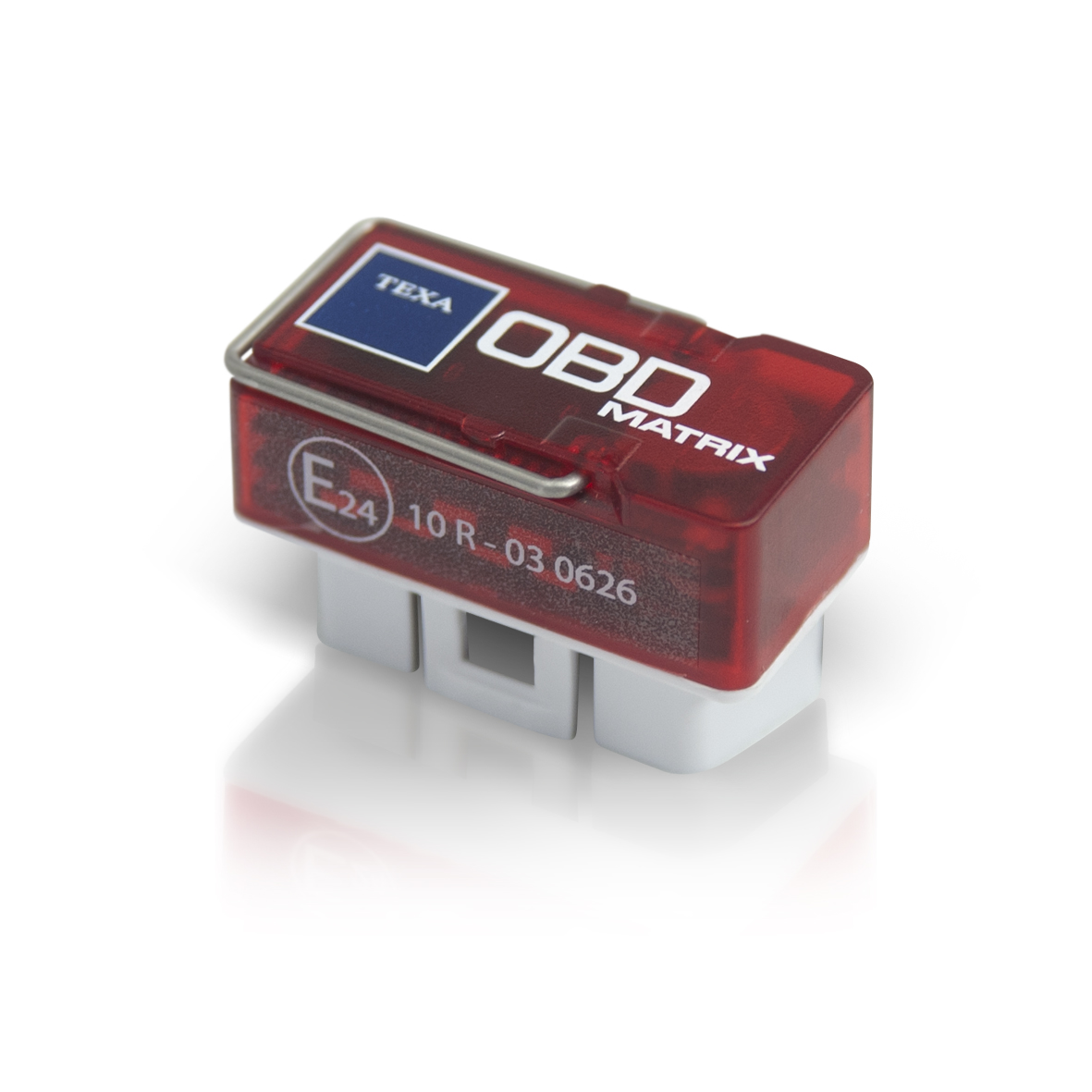

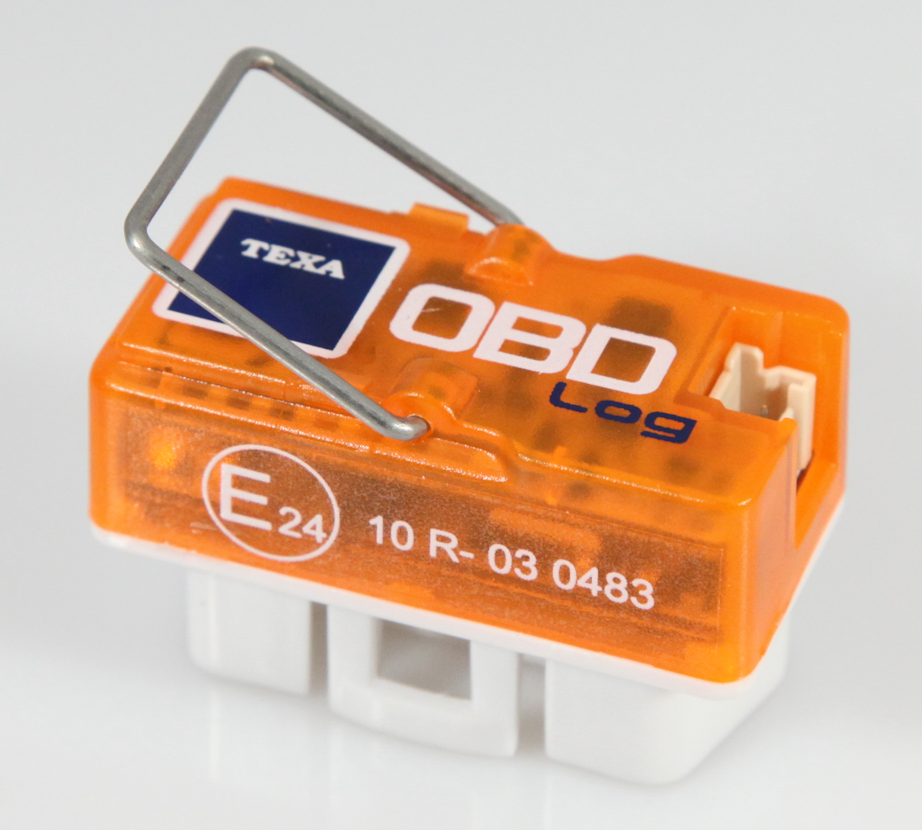

Poprzednie dwie publikacje opisywały rozwiązanie rejestratora wbudowanego w urządzenie diagnostyczne: Hanascan oraz Autocom CDP+. Z kolei firma TEXA proponuje rozwiązanie samodzielne. Do wyboru mamy dwa modele rejestratora – OBD LOG oraz OBD MATRIX. Ten pierwszy służy do rejestracji parametrów udostępnionych tylko przez sterownik silnika w standardzie EOBD, natomiast OBD Matrix jest jego rozbudowanym bratem umożliwiającym rejestrowanie parametrów również z innych sterowników.

Urządzenia te są malutkimi logerami, które po wpięciu w gniazdo diagnostyczne pojazdu rejestrują wszystkie błędy, parametry oraz nieprawidłowości w pracy pojazdu. Urządzenia są instalowane w samochodzie klienta warsztatu i pozostają tam aktywne przez wiele dni, rejestrując dane podczas codziennego użytkowania. Następnie dane te są wyświetlane i analizowane na komputerze, a elektronik może przystąpić do naprawy usterki!

Z uwagi na podobną budowę i zasadę działania obu urządzeń opiszemy wyłącznie wersję MATRIX.

Konfiguracja OBD MATRIX przed rozpoczęciem rejestracji jest najbardziej czasochłonna ze wszystkich prezentowanych rozwiązań. Ilość wykonanych kroków przed rejestracją jest wręcz imponująca:

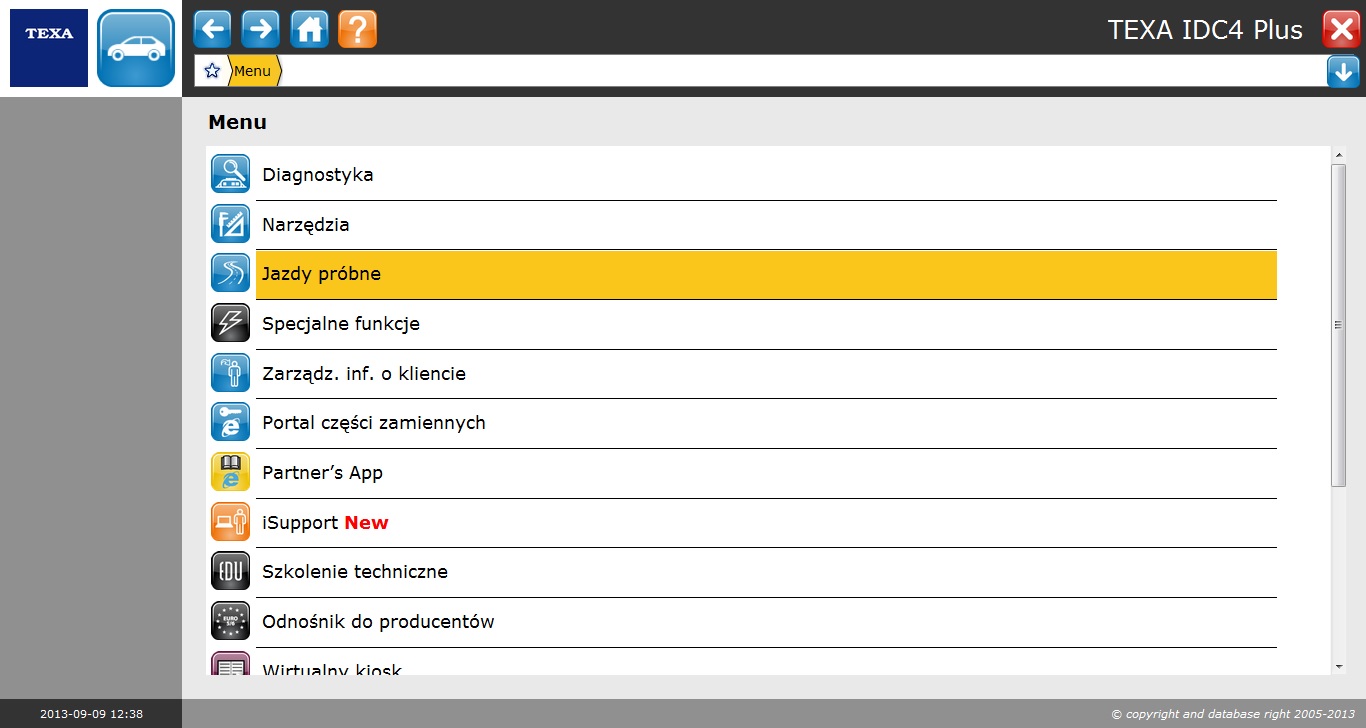

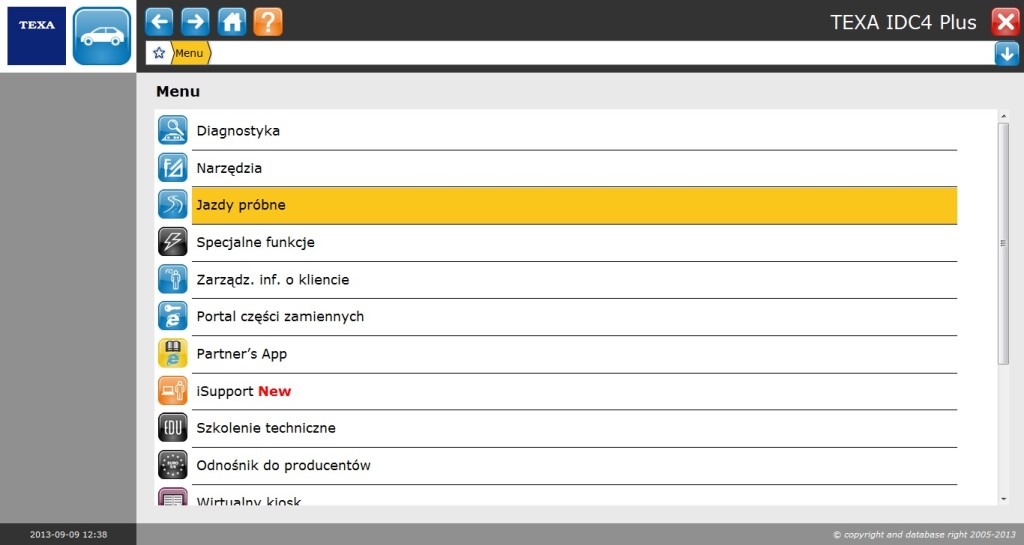

• Wybór funkcji jazdy próbnej z menu głównego.

• Potwierdzenie rejestracji poprzez OBD MATRIX.

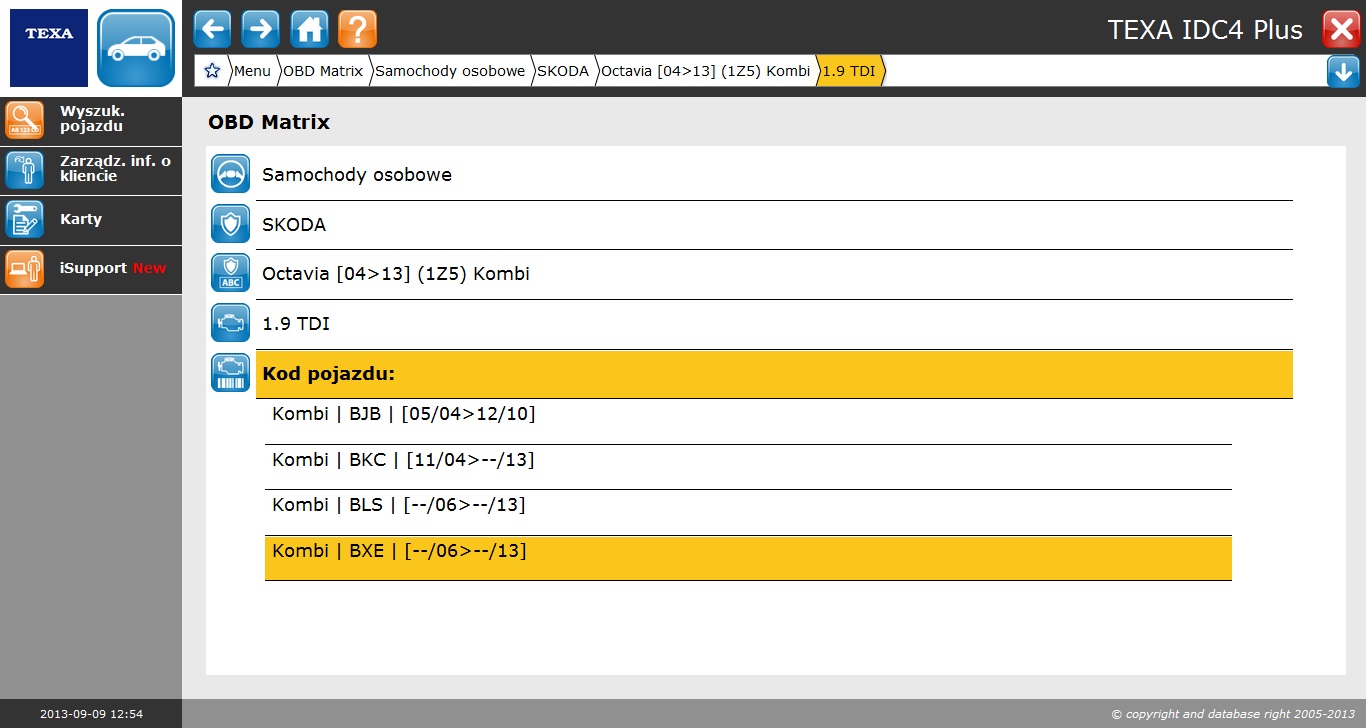

• Wybór marki, modelu, silnika, oznaczenia sterowania itp.

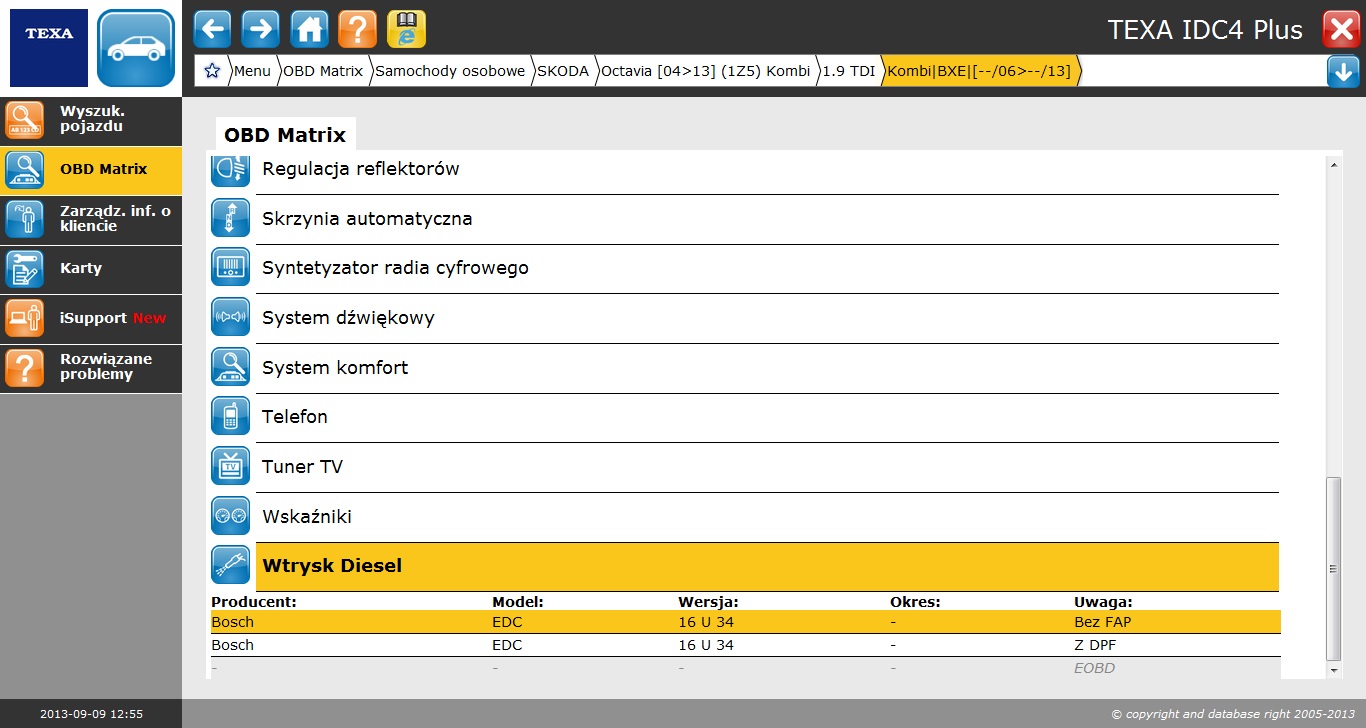

• Wybór systemu, z którego chcemy rejestrować parametry.

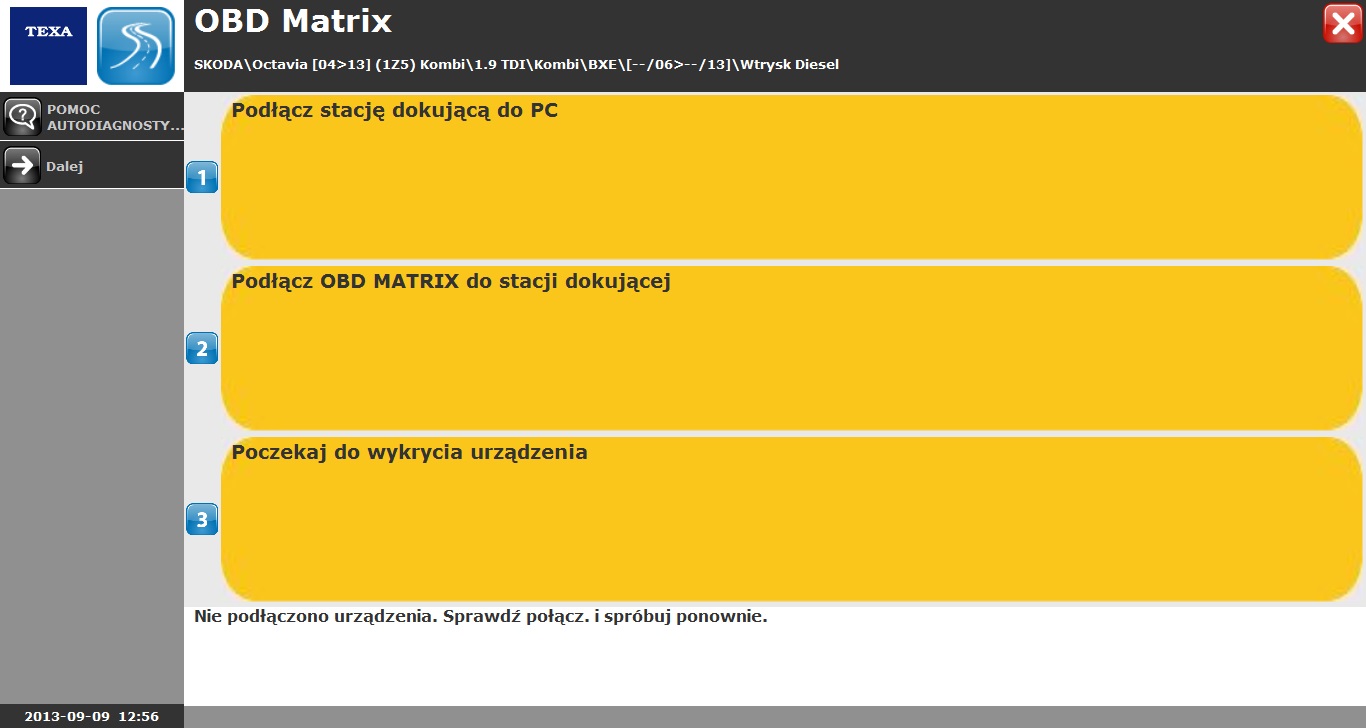

• Podłączenie urządzenia do komputera celem zapisy w/w danych.

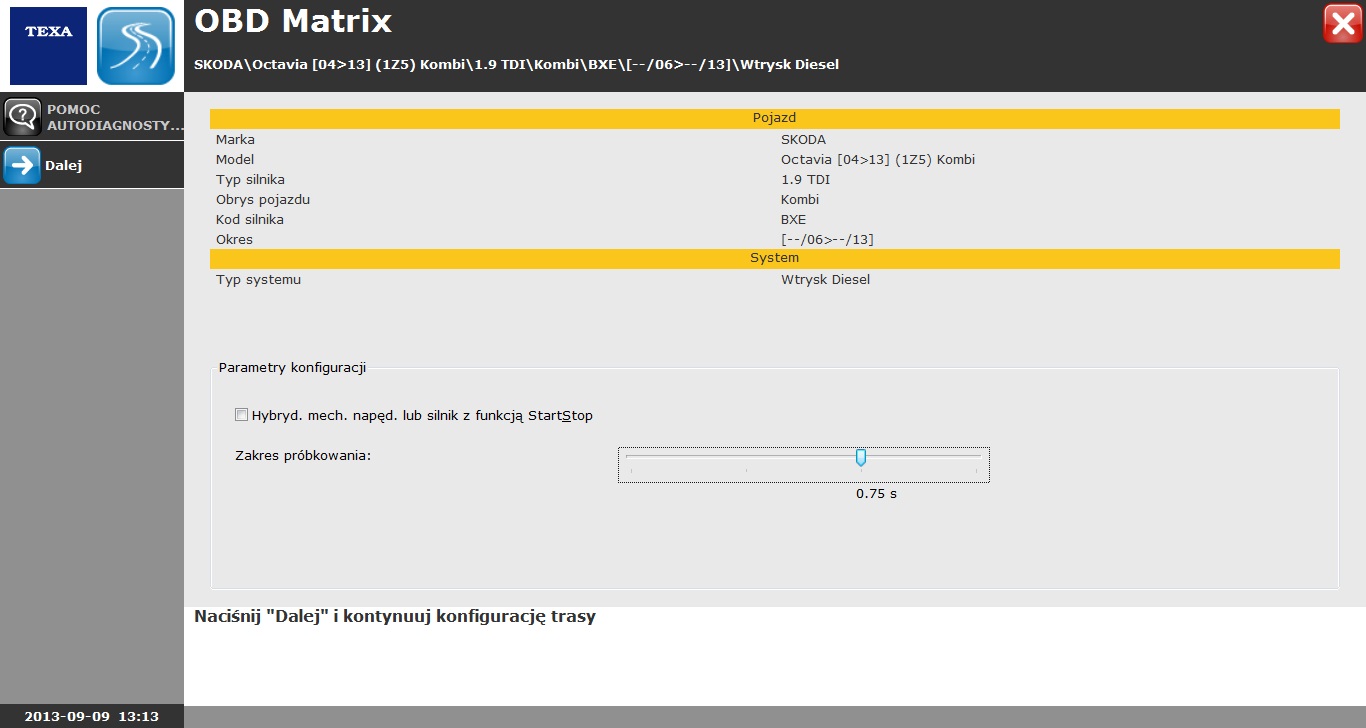

• Określenie próbkowania.

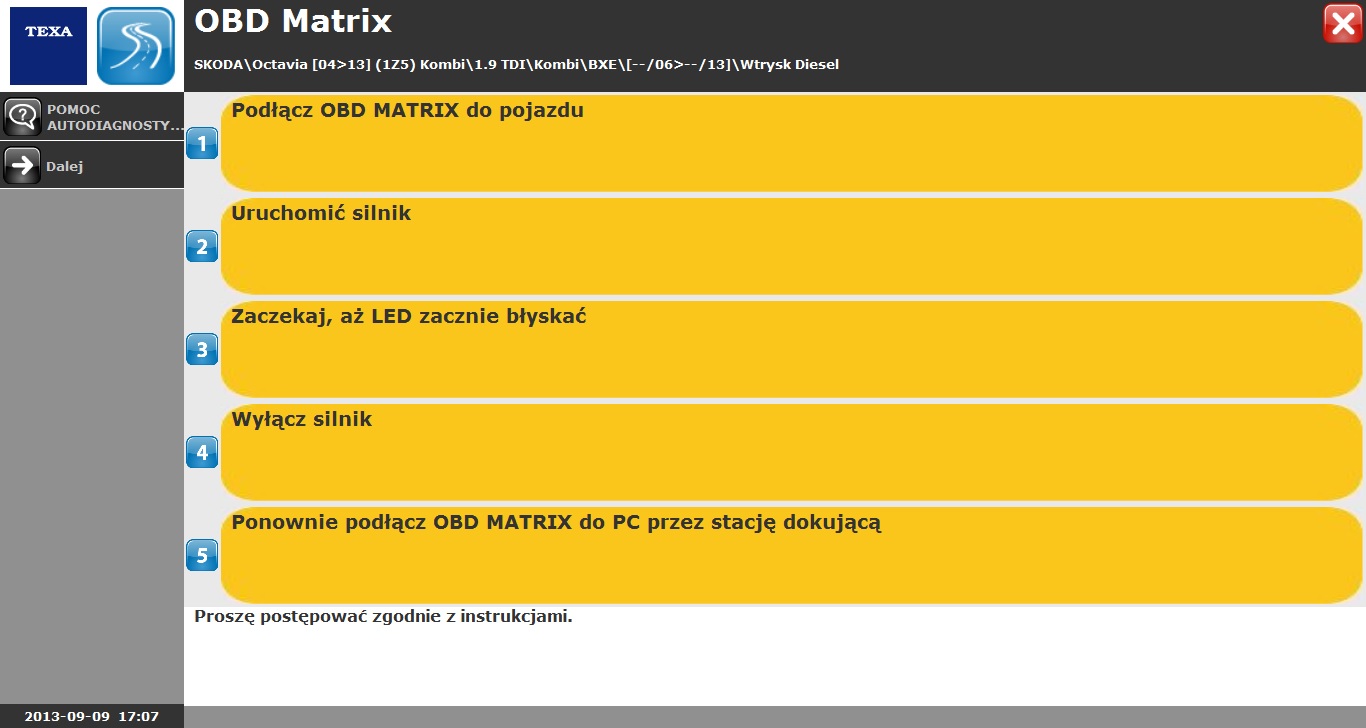

• Podłączenie rejestratora do pojazdu, uruchomienie silnika, wyłączenie zapłonu oraz ponowne podpięcie rejestratora do stacji bazowej (urządzenie identyfikuje sterownik).

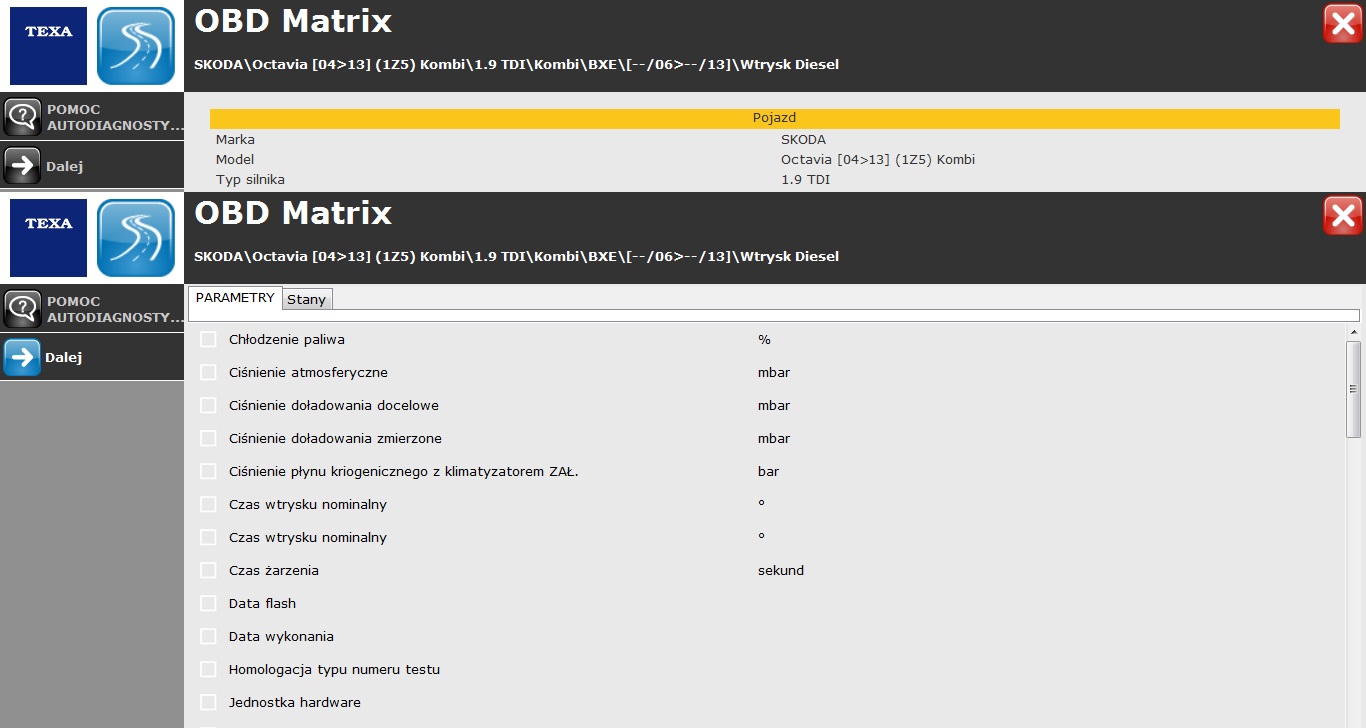

• Wybór rejestrowanych parametrów.

• Podłączenie urządzenia do pojazdu.
• Jazda testowa (może trwać wiele godzin i dni).

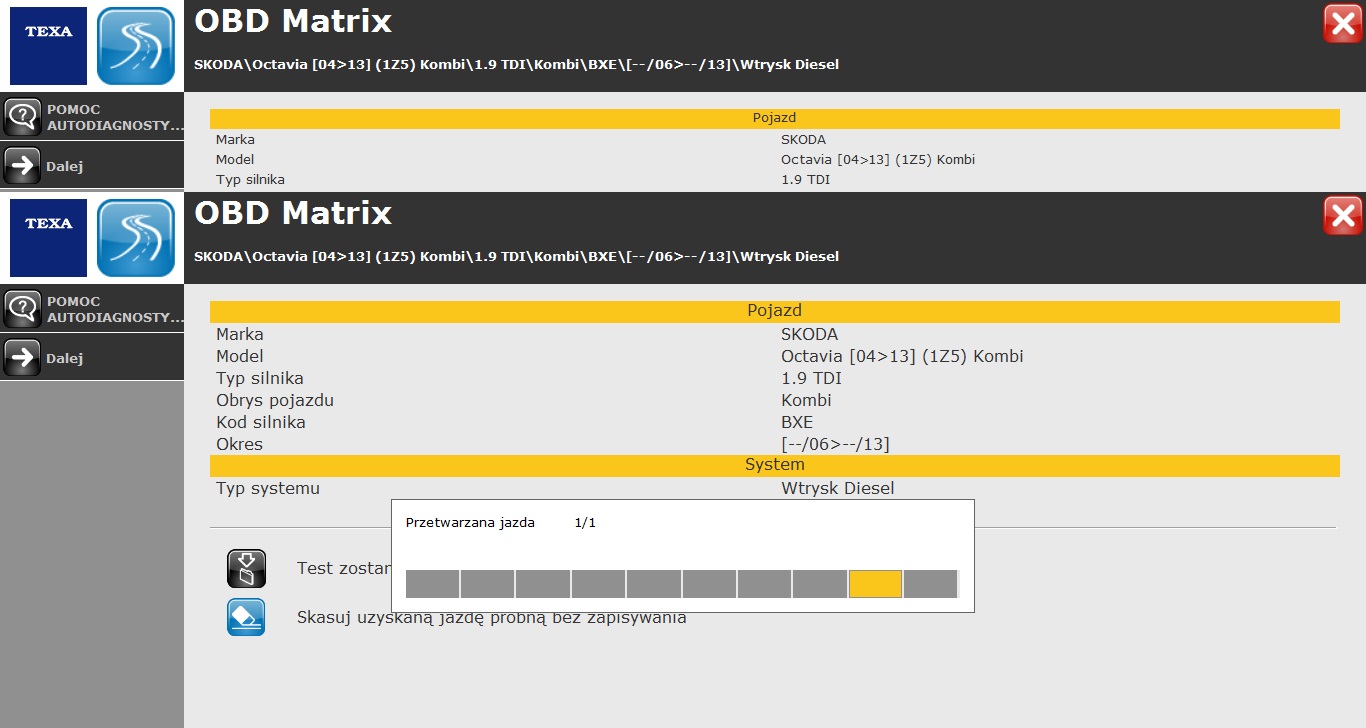

• Odczyt danych.


Zarejestrowane parametry można odczytywać zarówno w formie liczbowej jak i graficznej, a kursory umożliwiają swobodne poruszanie się po wykresach celem prezentacji wymaganych wartości liczbowych. Dodatkowa ikona sygnalizuje obecność błędów w sterowniku podczas poszczególnych jazd.

Główną zaletą rozwiązania firmy TEXA są niewielkie wymiary urządzenia, które ułatwiają przeprowadzenie jazdy testowej. Rejestrator jako samodzielne urządzenie sprawdzi się wszędzie tam, gdzie musimy pozostawić je w samochodzie klienta, aby to on wykonywał codzienne jazdy testowe (droga do pracy, na zakupy, itd.). Wbudowana bateria pozwala na rejestrację do 90 godzin pomiarów. Wadą tego rejestratora jest możliwość zapisu maksymalnie 8 parametrów naraz oraz brak obsługi wszystkich typów sterowników (urządzenia Hanatech i Autocom posiadają taką funkcjonalność).
